Per molti acquirenti inesperti o nuovi arrivati nel settore, Cavi in fibra ottica assemblati MPO MTP possono sembrare piuttosto sconosciuti e spesso mancano delle conoscenze per determinare se productche hanno acquistato soddisfano o meno gli standard di qualità. Per aiutarti a comprendere meglio i cavi MPO MTP, fai riferimento all'articolo seguente.
- Tutto quello che dovresti sapere sull'MPO
- Come testare le prestazioni di un cavo patch MPO?
- Come scegliere un cavo patch MPO MTP di buona qualità?
- Selezione di guaine comuni per cavi in fibra ottica MPO
- Chiariamo la polarità MPO/MTP: tipo A, tipo B o tipo C per le reti 100G/400G?
Oltre alle nozioni di base sopra menzionate, oggi condivideremo con voi gli standard e le specifiche di settore relativi ai cavi MPO/MTP.
Nei moderni sistemi di cablaggio strutturato in fibra ottica, l'MPO (Multi-fiber Push On) product La serie, che spazia dai singoli connettori ai complessi telai di distribuzione, costituisce una matrice rigorosa di standard. Collettivamente, questi standard garantiscono product interoperabilità meccanica, prestazioni ottiche, affidabilità in ambienti estremi e compatibilità di rete a livello di sistema.
Di seguito è riportato un elenco degli standard principali applicabili a ciascuno dei rispettivi product categoria:

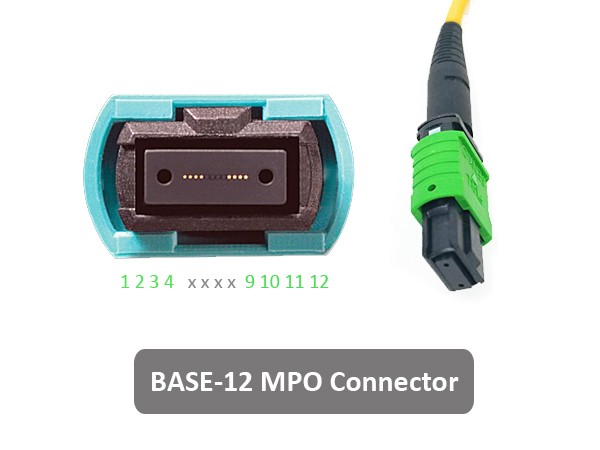

Connettore e adattatore MPO
Essendo l'elemento fisico fondamentale dell'intero sistema, i connettori e gli adattatori MPO sono regolati principalmente da standard relativi alle dimensioni meccaniche e alla geometria ottica della superficie terminale.
Struttura meccanica e standard dimensionali:
- Norme IEC 61754-7-1 e 7-2 (Norme Internazionali)Specifica le dimensioni fisiche e le tolleranze per gli alloggiamenti MPO, le ghiere MT a fila singola/doppia e i perni guida da 0.7 mm, garantendo la completa interoperabilità tra diverse marche.
- JIS C5982 (Norma giapponese): Definisce il connettore multifibra di tipo F13; le sue dimensioni fisiche sono identiche a quelle specificate nelle norme IEC.
- TIA-604-5 (FOCIS 5) (standard nordamericano)Specifica i requisiti di interfaccia fisica per i connettori MPO nel mercato nordamericano.
Geometria della superficie terminale e standard ottici:
- CEI 61755-3-31: Regola nello specifico la geometria della superficie terminale (curvatura, altezza di sporgenza delle fibre, offset di lucidatura angolato a 8°, ecc.) delle ferrule multifibra rettangolari in plastica utilizzate nei connettori MPO.
- CEI 61300-3-35: Uno standard di ispezione visiva per le superfici terminali delle fibre ottiche, che definisce rigorosamente le dimensioni ammesse di graffi e difetti sulle superfici terminali lucidate dei connettori MPO (coprendo zone specifiche come il nucleo della fibra [Zona A] e il rivestimento [Zona B]).
Standard di affidabilità:
- Telcordia GR-1435-CORE: Uno standard rigoroso per i test di resistenza ai guasti dei componenti per telecomunicazioni nordamericani, che specifica i requisiti prestazionali relativi alla resistenza all'invecchiamento, alla nebbia salina, alla muffa e alla durata operativa in ambienti sia controllati che non controllati.

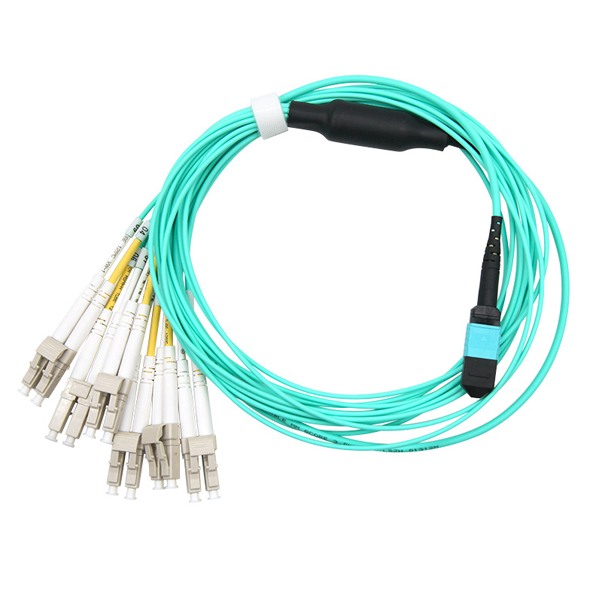

Cavi patch MPO (cavi patch e cavi trunk)
I cavi patch MPO , che comprendono il cavo dorsale e i cavi patch alle due estremità, non si limitano ai connettori in ciascun punto di terminazione, ma implicano anche requisiti rigorosi in merito alle caratteristiche fisiche della fibra ottica, ai gradi di resistenza alla fiamma del cavo e alla polarità della fibra.
Norme di polarità e di cablaggio:
- ANSI/TIA-568.3-D / E (o la precedente TIA-568-C.3): Questo funge da standard di base per l'ottica parallela multifibra; definisce rigorosamente tre metodi di cablaggio della polarità—Tipo A (dritto), tipo B (incrociato) e tipo C (incrociato a coppie)—per garantire il corretto allineamento del trasmettitore ottico (Tx) con il ricevitore (Rx).
Classificazione delle prestazioni delle fibre ottiche:
- CEI 60793-2-10: Specifica le caratteristiche geometriche e di trasmissione delle fibre multimodali (OM3/OM4/OM5).
- IEC 61755-1: definisce l'insieme Perdita di inserzione (IL) e perdita di ritorno (RL) Classificazione dei cavi patch (ad esempio, Standard Loss o Low Loss / Elite).
Norme di sicurezza antincendio e sui materiali dei cavi:
- UL 1666 / UL 910 (Nord America): Specifica i valori di resistenza alla fiamma per le guaine esterne dei cavi, come ad esempio OFNR (classificazione per condotti verticali) o OFNP (classificazione per plenum: la più alta classificazione di resistenza alla fiamma in Nord America).
- IEC 60332-1 / 60332-3 (Europa/Internazionale): Specifica le caratteristiche di resistenza alla fiamma e di bassa emissione di fumo/non tossicità di Basso contenuto di fumi e zero alogeni (LSZH) cavi.
Modulo a cassetta MPO
Un modulo a cassetta MPO in genere ospita un adattatore MPO, cavi patch di diramazione e connettori standard a fibra singola (come LC o SC) sul pannello frontale. Funge da componente di transizione che converte le connessioni multifibra in connessioni a fibra singola.
Standard di compatibilità delle applicazioni a livello di sistema:
- IEEE 802.3ba / bm / cd: Migliori perdita di inserzione interna Il modulo della cassetta deve essere rigorosamente controllato per supportare i requisiti di trasmissione di rete per 40GBASE-SR4, 100GBASE-SR4, oppure collegamenti 10G/25G tramite connessioni fan-out.
Specifiche per il cablaggio strutturato:
- ANSI/TIA-568-C / D / E: Specifica il limiti di attenuazione per le connessioni interne alla cassetta del modulo. Ad esempio, lo standard definisce la perdita totale massima consentita per un modulo a cassetta standard (che include una coppia di interconnessioni MPO e interconnessioni LC sul pannello frontale).
Standard di transizione di polarità:
- Appendice TIA-568.3-D: specifica il sequenza di precablaggio interno all'interno della cassetta del modulo (ad esempio, architettura Base-8 o Base-12) per garantire la compatibilità con il design di polarità complessivo del sistema.
Pannello di permutazione in fibra ottica (ODF)
I pannelli di permutazione MPO/MTP fungono da componenti di supporto meccanico e di gestione dei cavi; la loro progettazione si concentra principalmente sulle dimensioni del rack, sulla densità di installazione, sulla messa a terra e sulla gestione dell'etichettatura.
Standard per le strutture fisiche dei data center e dei rack:
- EIA/ECA-310-E (o IEC 60297): Specifica rack standard da 19 pollici Dimensioni di montaggio, altezza dell'unità (1U/2U/4U) e distanza tra i fori di montaggio.
Standard per la gestione degli spazi e dei cavi:
- ANSI/TIA-569-D: Standard per le telecomunicazioni Percorsi e spazi negli edifici commerciali. Questo standard impone requisiti per la protezione del raggio di curvatura della fibra e per la progettazione dei canali di instradamento dei cavi all'interno dei pannelli di permutazione per prevenire un'eccessiva perdita di segnale causata da una curvatura eccessiva della fibra.
Norme per la gestione della messa a terra e dell'etichettatura:
- ANSI/TIA-606-C: Standard amministrativo per l'infrastruttura di telecomunicazioni. I pannelli di permutazione MPO ad alta densità devono incorporare un sistema standardizzato di etichettatura e identificazione per agevolare le successive operazioni, la manutenzione e la risoluzione dei problemi.
- ANSI/TIA-607-C: Messa a terra e collegamento Requisiti per gli edifici commerciali. Questa norma disciplina la progettazione antistatica e di messa a terra per i pannelli di permutazione metallici ad alta densità.
Come sfruttare gli standard per la verifica tecnica?
Se lavori come specialista delle operazioni lato client, progettista di cablaggi o product responsabile acquisti, puoi allineare la tua revisione di questi products con standard pertinenti concentrandosi sui seguenti punti chiave:
1. Verifica la polarità: assicurati che sia i cavi patch MPO che le cassette dei moduli siano conformi allo standard TIA-568.3-D (in particolare di tipo A o tipo B); l'utilizzo di tipi incompatibili comporterà un errore di connettività di rete.
2. Verificare la perdita di inserzione : le reti ad alta densità da 100G richiedono che sia le cassette che i cavi patch siano conformi agli standard IEC 61755 Grado B o siano esplicitamente designati come "a bassa perdita".
3. Verificare l'ambiente del data center : se l'applicazione prevede un micro data center esterno, i connettori MPO devono essere certificati secondo gli standard Telcordia GR-1435 (ambiente non controllato).
