I cavi di uscita MTP richiedono una polarità specifica (A, B o C)?

Sì, i cavi fanout M TP (come MTP a 4 LC o MTP a 8 LC) devono attenersi rigorosamente alla distinzione tra i tre tipi di polarità: A, B e C.

Questo accade perché la trasmissione in fibra ottica richiede una configurazione ad anello chiuso per garantire che un'estremità funga da trasmettitore (TX) e l'altra da ricevitore (RX ). Se viene selezionata la polarità errata, i segnali ottici risulteranno disallineati – ad esempio, il segnale proveniente dall'estremità trasmittente potrebbe essere diretto verso l'estremità trasmittente del dispositivo ricevente – impedendo di conseguenza all'apparecchiatura di stabilire un collegamento ottico o di attivare la porta.

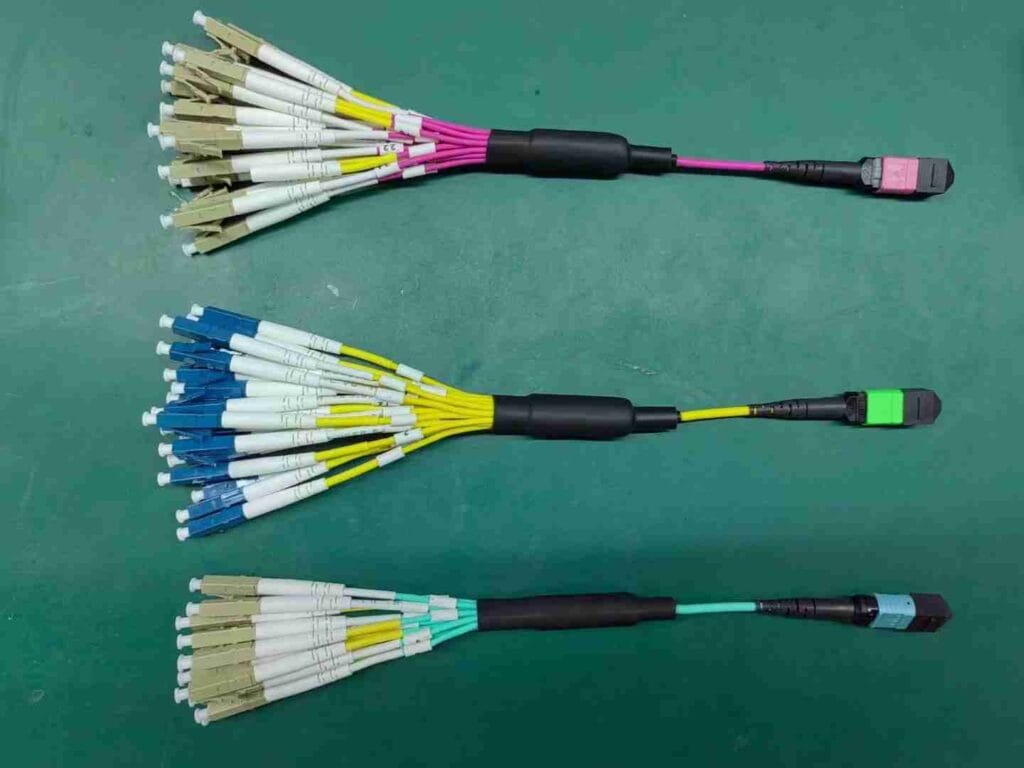

In genere, i cavi di smistamento in fibra MTP presentano un connettore MTP multifibra a un'estremità e una serie di connettori LC monofase all'altra. Grazie al design a "chiave" integrato nel connettore MTP, la disposizione interna delle sue fibre ottiche è regolata da rigidi standard di settore.

💡 Questo articolo si applica ai seguenti scenari:

• Stai pianificando una connessione diretta QSFP+ da 40G a quattro dispositivi da 10G?
• Hai bisogno di un cablaggio ad alta densità tramite pannelli di permutazione e contenitori MTP?
• Avete riscontrato particolari esigenze di connessione per un cavo MTP a 8 conduttori e un cavo LC duplex a 4 canali?

👉 Per consigli specifici sulla polarità, si prega di passare direttamente alla sezione corrispondente qui sotto.

Tre classificazioni di polarità per i cavi di distribuzione MTP

Secondo lo standard TIA-568, la polarità dei cavi fanout MPO/MTP è definita principalmente dall'orientamento della chiave di allineamento del connettore MTP e dalla disposizione delle fibre sui connettori LC:

Tipo A (diretto)

• Struttura fisica: L'estremità MTP utilizza un “Tasto rilasciato / tasto rilasciato” configurazione (con la chiave di allineamento rivolta verso l'alto a un'estremità e verso il basso all'altra).
• Mappatura delle fibreIl collegamento dall'estremità MTP all'estremità LC è completamente diretto. Nello specifico, la prima posizione della fibra sul connettore MTP si collega alla prima posizione del connettore LC; la seconda posizione della fibra si collega alla seconda posizione del connettore LC; e così via, fino alla dodicesima posizione della fibra che si collega alla dodicesima posizione del connettore LC.
• Scenari di applicazione: Comunemente utilizzato in combinazione con il tipo A cavi del tronco e di tipo B nastri, oppure utilizzato come collegamento fondamentale all'interno di determinati standard specifici.

Tipo B (completamente incrociato)

• Struttura fisica: Il connettore MTP utilizza un "Tasto di accensione / Tasto di accensione". configurazione (con la chiave su entrambe le estremità rivolta verso l'alto).
• Mappatura delle fibre: La sequenza delle fibre è completamente invertitaNello specifico, il primo filo del connettore MTP si collega all'ultima coppia di connettori LC (ad esempio, il dodicesimo LC), mentre il dodicesimo filo si collega al primo LC.
• Scenari applicativi: Questo è anche polarità più comunemente utilizzata per cavi patch fanout! Questo perché la stragrande maggioranza degli scenari che coinvolgono connessioni dirette 40G/100G, o estensioni tramite una rete trunk di tipo B, richiedono un crossover del segnale TX/RX all'estremità breakout, che viene realizzato tramite il Tipo B configurazione.

Tipo C (inversione di coppia)

• Struttura fisica: Anche il lato del connettore MTP utilizza il "Tasto rilasciato / Tasto rilasciato". configurazione.
• Mappatura delle fibre: I nuclei interni delle fibre sono interconnessi a coppie. Nello specifico, la Fibra 1 e la Fibra 2 sono scambiate all'estremità del connettore LC (1-2, 2-1); la Fibra 3 e la Fibra 4 sono scambiate; e così via.
• Scenari di applicazione: Questo tipo è ormai raramente utilizzato nei sistemi di cablaggio in fibra parallela 40G/100G/400G attualmente in uso. Viene utilizzato principalmente in dorsale tradizionale a doppia fibra (10G) sistemi, dove il meccanismo di "inversione di coppia" soddisfa naturalmente i requisiti di trasmissione/ricezione dei tradizionali collegamenti a doppia fibra monomodale e multimodale.

Tipo di polarità	Logica di mappatura (MTP end-to-end)	Percorso di trasmissione in fibra ottica (Tx/Rx)	Scenari applicativi primari	Configurazioni comuni dei cavi patch LC
Tipo A (diretto)	P1→P1, P2→P2 …	Richiede cavi patch crossover aggiuntivi per completare l'accoppiamento Tx/Rx	Cablaggio strutturato tradizionale, in cui l'incrocio del segnale viene realizzato tramite pannelli patch.	Utilizzare un cavo patch AB (crossover) a una delle estremità.
Tipo B (Cross-over)	P1→P12, P2→P11…	L'accoppiamento Tx/Rx viene completato automaticamente all'interno del cavo MTP.	Moduli ottici paralleli (ad esempio, QSFP+SR4— il tipo più comune presente nei moderni data center.	Non è necessaria alcuna manipolazione particolare; è possibile utilizzare cavi patch AB standard a entrambe le estremità.
Tipo C (crossover accoppiato)	Incrocio di posizioni del nucleo della fibra adiacente (P1 ↔ P2)	Il cavo esegue l'inversione per ogni coppia di collegamento duplex	Applicabilità limitata; utilizzato principalmente nelle applicazioni duplex tradizionali, come ad esempio le prime Gigabit Ethernet.	È possibile utilizzare cavi patch AB standard a entrambe le estremità.

Guida alle configurazioni comuni dei cavi in ​​fibra ottica da MTP a LC e alla selezione della polarità

Nelle applicazioni pratiche di cablaggio, i collegamenti tra cavi in ​​fibra ottica MTP e LC vengono realizzati principalmente utilizzando " cavi a snodo/fanout " o " moduli a cassetta ". Per la scelta della polarità appropriata, i seguenti scenari comuni possono essere utili come riferimento:

Collegamento diretto (cablaggio/cavo di derivazione)

• Scenario: Un Ricetrasmettitore ottico QSFP+ 40G è collegato direttamente a quattro dispositivi SFP+ 10G.
• Selezione della polarità: Tipo BQuesta configurazione utilizza uno schema di accoppiamento maschio-femmina; l'estremità del connettore MTP è tipicamente maschio (dotata di pin guida) e si collega al ricetrasmettitore ottico QSFP+.

Stai configurando una connessione diretta QSFP+ da 40G a quattro dispositivi da 10G? → Il tipo B è lo standard consigliato per questo scenario. Conferma il tipo di connettore e poi fai clic qui per ottenere la scheda tecnica del modello corrispondente.

Collegamento tramite pannelli di permutazione FHD (cassette MTP)

• Scenario: Utilizzando cavi trunk MTP, la connessione viene convertita in interfacce LC a entrambe le estremità tramite Cassette MTP per connettersi a switch di rete standard e dispositivi simili.
• Selezione della polarità:
  • Metodo di cablaggio di tipo AUtilizzare un cavo trunk di tipo A e connettori a cassetta di tipo A a entrambe le estremità.
  • Metodo di cablaggio di tipo BUtilizzare un cavo trunk di tipo B e cassette di tipo A a entrambe le estremità.

Applicazioni complesse ad alta velocità (ad esempio, 400G SR4.2)

• Scenario: L'implementazione della trasmissione a 400G su un connettore MTP a 8 fibre richiede la distinzione tra due lunghezze d'onda distinte: 850 nm e 900 nm.
• Selezione della polarità: È essenziale consultare attentamente il manuale dell'apparecchiatura; in questo caso, la situazione è più complessa, poiché, oltre alla polarità fisica, occorre tenere conto anche dell'accoppiamento dei canali di lunghezza d'onda.

Specifiche di polarità dei cavi MTP a 8 fibre con connettore fanout

I cavi fanout duplex MTP-4LC sono comunemente utilizzati nelle reti 40G (QSFP+) o 100G (QSFP28) . Sebbene siano classificati come connettori BASE-8, in realtà utilizzano connettori in fibra MTP 12 standard. Quando si utilizzano questi cavi, si prega di osservare i seguenti punti:

① I moduli ricetrasmettitori ottici utilizzano solo le fibre 1–4 (per la trasmissione) e le fibre 9–12 (per la ricezione) del connettore MTP; le fibre 5–8 centrali rimangono inutilizzate.

② Per garantire che le fibre 1–4 (TX) dello Switch A siano allineate con precisione con le fibre 9–12 (RX) dello Switch B, l'intero percorso del collegamento deve includere un “capovolgimento ” in un solo punto specifico.

③ Se il cablaggio dorsale è costituito interamente da cavi dritti (Tipo A), è necessario selezionare un cavo breakout di Tipo B ; in caso contrario, il collegamento ottico non riuscirà a stabilire una connessione.

Principali linee guida per l'utilizzo dei cavi di sdoppiamento MPO/MTP

Per garantire il funzionamento stabile del sistema, si prega di prestare particolare attenzione ai seguenti punti:

• Chiarire la posizione del collegamentoL'identificazione precisa se il collegamento di rete è costituito da cavi breakout a connessione diretta o da una combinazione di cavi trunk e cassette modulari è fondamentale per la selezione del metodo di polarità corretto.
• Osservare l'abbinamento maschio/femmina (con/senza spillo): I connettori non corrispondenti sono una causa comune di guasto del collegamento. Il principio di base è il seguente: i dispositivi attivi (come i ricetrasmettitori ottici) in genere presentano connettori maschio integrati (con pin) per l'allineamento; pertanto, i cavi di collegamento dovrebbero utilizzare la donna connettori (senza pin).
• Verificare la presenza di indicazioni di polarità: Oltre alle convenzioni di polarità standard, alcune cassette o cavi per moduli offrono configurazioni di polarità più flessibili, come le opzioni etichettate A/AF, B/B1/B2, U (polarità universale), ecc. Si consiglia di verificare queste configurazioni consultando la documentazione specifica. product documentazione.

Conclusione

1. La polarità del nucleo dei cavi di collegamento da MTP a LC è definita dallo standard TIA-568 ed è suddivisa in tre tipi: Tipo A (Dritto), Tipo B (Incrociato) e Tipo C (Coppia invertita) . Questo standard deve essere rispettato in modo coerente lungo l'intero collegamento, inclusi i cavi patch, i pannelli di distribuzione e le apparecchiature attive, per garantire una corretta trasmissione del segnale e prevenire guasti del tipo "luce accesa ma nessun collegamento".

2. Il tipo B si è affermato come la scelta principale nelle implementazioni di cablaggio da MTP a LC grazie alla sua semplicità se abbinato a ricetrasmettitori ottici paralleli (poiché non richiede cavi patch specializzati). Tuttavia, nella scelta finale, è fondamentale dare priorità ai requisiti di progettazione specifici delle apparecchiature di rete e dello schema di cablaggio per garantire che la polarità, il genere del connettore (maschio/femmina) e il tipo di fibra siano perfettamente corrispondenti lungo l'intero collegamento (inclusi cavi trunk, cassette di moduli e cavi patch breakout).
