En la arquitectura actual de los centros de datos, el espacio es oro. A medida que las redes evolucionan hacia anchos de banda de 400G, 800G e incluso superiores, el espacio en racks de 1U se ve cada vez más reducido. Para integrar más puertos en un espacio limitado, los módulos de cableado de alta densidad MPO/MTP (cassettes) se han convertido en la base del cableado modular.
Sin embargo, muchos ingenieros de redes, al centrarse en la densidad de puertos de los casetes, suelen pasar por alto un elemento crucial oculto dentro de la caja: el tipo de fibra del cable del arnés MPO interno.
Si su módulo MPO/MTP de alta densidad no utiliza fibra monomodo resistente a la flexión G.657.A2 (BI-SMF) , podría convertirse en una "bomba de relojería" en su centro de datos. Hoy, explicaremos por qué la G.657.A2 es un requisito fundamental e indispensable para los módulos de alta densidad.
Pérdida por macrocurvatura: Curando la “talasofobia” de la gestión de fibras de alta densidad
En la era de la ultra alta densidad (UHD), los módulos MPO/MTP se han vuelto cada vez más delgados, lo que convierte el espacio interno en un bien preciado. Múltiples fibras ópticas dentro del módulo deben sortear rutas de enrutamiento densas, curvas pronunciadas y enrollamientos apretados en esquinas confinadas.

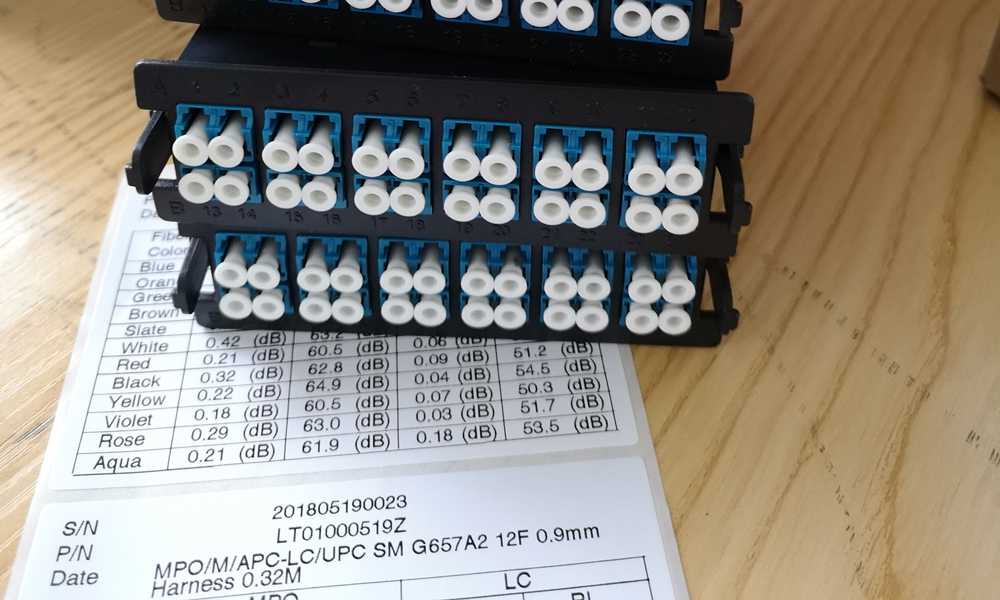

Por ejemplo: dentro de un panel de conexión estándar de 1U (número de pieza: FHD-1U-96C-04M1-LC02 ) , se encuentran empaquetados muy juntos cuatro casetes MPO/MTP de alta densidad . El espacio interno de estos casetes modulares es extremadamente reducido, lo que obliga a que los cables de conexión de fibra óptica se enruten con giros pronunciados y curvas cerradas.
Si un fabricante utiliza fibra monomodo antigua, como la estándar G.652.D, estas curvas pronunciadas crean un cuello de botella desastroso. La fibra estándar G.652.D es muy sensible a la flexión. Al forzarse a adoptar un radio pequeño, la señal luminosa se escapa del núcleo de la fibra hacia el revestimiento, lo que provoca un aumento drástico de la pérdida de inserción (IL) . En redes de alta velocidad de 100G, 400G u 800G, esta pérdida adicional puede causar caídas intermitentes de paquetes, degradación de la señal e incluso daños a los costosos transceptores ópticos.
Para eliminar este riesgo de rendimiento, Yingda ha actualizado completamente su línea de fabricación monomodo estándar para utilizar fibra óptica G.657.A2 insensible a la flexión (BIF) de primera calidad en todos los módulos de casete.
⚠️ Nota: La fiabilidad ante la flexión conlleva una mayor estabilidad de la polaridad. Para obtener información detallada sobre cómo estas fibras mantienen las rutas de señal, consulte nuestra guía completa de polaridad MPO/MTP.
Así es como la tecnología G.657.A2 supera por completo a la fibra óptica tradicional en entornos de alta densidad:
- Radio de curvatura ultrarreducido: La fibra estándar G.652.D requiere un radio de curvatura mínimo de 30 mm para evitar la pérdida de señal. En contraste, la fibra G.657.A2 presenta un perfil de índice de refracción de zanja especializado, lo que permite un radio de curvatura mínimo de solo 7.5 mm Sin ningún daño estructural u óptico.
- Pérdida adicional casi nula: Incluso cuando se enrolla firmemente dentro de un módulo LGX o FHD compacto, la fibra G.657.A2 exhibe una pérdida por macrocurvatura prácticamente nula en longitudes de onda críticas (1310 nm, 1550 nm y 1625 nm), manteniendo la pérdida de inserción total del casete estrictamente dentro de los límites. Estándar Elite de baja pérdida (≤0.35 dB).
- Confiabilidad a largo plazo: Reducir la sensibilidad a la flexión disminuye significativamente la tensión mecánica sobre la sílice vítrea. Esto evita la aparición de microfisuras tras años de funcionamiento continuo, garantizando una vida útil estable de más de 20 años para la infraestructura de su centro de datos.
| Métricas de rendimiento | Fibra estándar G.652.D | Premium G.657.A2 BIF (Estándar Yingda) |
| Radio de curvatura mínimo (estático) | 30 mm | 7.5 mm (4 veces más flexibilidad) |
| Pérdida máxima por flexión a 1550 nm | Alto (>0.5 dB por vuelta a un radio de 15 mm) | ≤ 0.5 dB (Giro completo con un radio ultrarreducido de 7.5 mm) |
| Idoneidad de la aplicación | Cableado troncal exterior de larga distancia | Centros de datos UHD y casetes modulares MPO/MTP |
| Compatibilidad con G.652.D | 100% | Integración 100% perfecta |
Más allá de las “islas tecnológicas”: compatibilidad perfecta con las redes G.652.D existentes.
Muchos ingenieros temen que el uso de fibras especializadas, como las variantes resistentes a la flexión, pueda comprometer la conectividad con el cableado troncal existente del centro de datos.
- Conexión fluida y sin pérdidasNo hay absolutamente ningún motivo de preocupación. La fibra G.657.A2 es totalmente compatible con la fibra monomodo estándar G.652.D en cuanto a características físicas.
- Diámetro de campo de modo idéntico (MFD): Los módulos G.652.D y G.657.A2 comparten el mismo diámetro de campo modal, lo que significa que empalmar o interconectar los cables de conexión de los módulos con los cables troncales no provocará desajustes de parámetros ni pérdidas de inserción excesivas. Esto garantiza una transición fluida durante las actualizaciones de la red.
Superando los límites del diseño: La “fuerza impulsora” detrás de los chasis de ultra alta densidad.
Para maximizar la utilización del espacio en el rack, los paneles de conexión modernos de alta densidad de 1U suelen albergar de 4 a 12 casetes MPO/MTP.

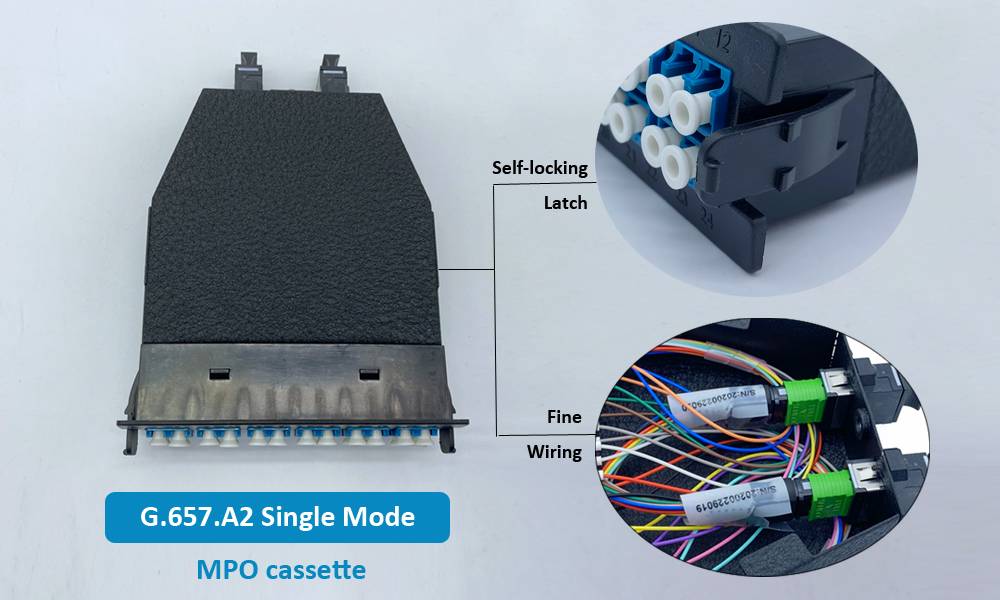

- Limitaciones de espacioDentro de cada casete, las múltiples fibras de derivación no solo deben realizar giros de casi 90 grados, sino también acomodar el almacenamiento de fibras sobrantes dentro de la carcasa limitada.
- Haciendo posible lo físicamente imposible: Sin la extrema resistencia a la flexión de la fibra G.657.A2, estos diseños de casetes ultradelgados y de altísima densidad serían físicamente inviables. La fibra G.657.A2 permite a los fabricantes de hardware minimizar el espacio necesario y aumentar exponencialmente la densidad de puertos.
Eliminando la “fatiga física”: Previniendo las microfisuras causadas por el estrés prolongado.
Las fibras ópticas son esencialmente fibras de vidrio de sílice; la exposición prolongada a la compresión o tensión física es perjudicial para su integridad.
- Riesgo potencial de rotura de la fibra: Si las fibras ópticas estándar se doblan a la fuerza y se fijan dentro de carcasas de módulos de alta densidad, la superficie exterior de la fibra queda sometida a una tensión de tracción extrema y constante. Con el tiempo, esta tensión microscópica puede provocar microfisuras estructurales, que finalmente conducen a la rotura repentina de la fibra y a una interrupción catastrófica del sistema.
- Fiabilidad a largo plazoLas fibras G.657.A2 están diseñadas específicamente para radios de curvatura pequeños y ofrecen una resistencia superior a la fatiga del material. Esto garantiza su integridad física y una larga vida útil, incluso cuando se utilizan en espacios reducidos durante periodos prolongados.
Máxima tolerancia a fallos: Protección contra el error humano en operaciones de alta presión
Los técnicos de centros de datos a menudo se enfrentan a una enorme presión de tiempo al realizar movimientos, adiciones y cambios (MAC, por sus siglas en inglés) rutinarios.
- Manejo brusco inevitable: Las fibras ópticas internas son muy susceptibles a tirones o pellizcos accidentales al cerrar las tapas de los casetes, asegurar las bridas de los cables o ajustar los cables en la parte posterior del rack.
- Un margen de seguridad: La resistencia superior a la flexión y al aplastamiento de la fibra G.657.A2 proporciona un alto grado de tolerancia a fallos para operaciones rápidas in situ, evitando la incómoda situación en la que un pequeño golpe o presión provoque una pérdida intermitente de paquetes en los servicios en funcionamiento.
Conclusión
A medida que el cableado de los centros de datos evoluciona hacia un mayor rendimiento, los casetes MPO/MTP son mucho más que simples carcasas de plástico para adaptadores; la calidad de las fibras ópticas internas y el diseño general son fundamentales para la estabilidad de todo el sistema de cableado. Optar por módulos que utilizan fibra G.657.A2 resistente a la flexión representa una inversión rentable que garantiza el funcionamiento estable y a largo plazo de su centro de datos.
Si busca una solución de cableado preterminado que equilibre alta densidad, durabilidad y rendimiento superior, Yingda product Esta serie ofrece mejoras revolucionarias:
- Pérdida ultrabajaGracias a sus núcleos de fibra G.657.A2 de primera calidad y a sus conectores MPO/MTP de alta precisión, estos módulos mantienen la pérdida de inserción en niveles bajos líderes en la industria, lo que proporciona un presupuesto de potencia óptica más generoso para su red.
- Instalación innovadora sin herramientasLos módulos cuentan con un diseño de conexión rápida que no requiere herramientas, lo que permite una rápida instalación y extracción de los paneles de conexión con una sola mano, reduciendo significativamente el tiempo necesario para el mantenimiento in situ y la ampliación de la capacidad.
