El módulo QSFP+40GBASE SR4 (Short Range 4-Channel) es el módulo SFP de 40 Gb más utilizado en centros de datos, principalmente para la transmisión de fibra multimodo a corta distancia. Su característica principal es la transmisión paralela a través de cuatro canales independientes de 10 Gbps, que finalmente se agregan para obtener un ancho de banda total de 40 Gbps.
Parámetros técnicos
- Formato de encapsulación: QSFP+ (Quad Small Form factor Pluggable Plus).
- Tipo de interfaz: MPO/MTP-12 (generalmente utiliza 8 núcleos, es decir, 4 transmisores y 4 receptores).
- Longitud de onda central: 850 nm.
- Fibra tipo: fibra multimodo (MMF).
- Distancia de transmisión: OM3-100m, OM4-150m
- Consumo de energíaEl consumo típico de energía es inferior a 1.5 W.
Principio de funcionamiento
El transceptor MPO MTP QSFP+ 40GBASE SR4 utiliza tecnología de matriz VCSEL (láser de emisión superficial de cavidad vertical). Convierte las señales eléctricas en 4 señales ópticas, cada una con una velocidad de 10.3125 Gbps, y las transmite en paralelo a través de 4 canales de la interfaz MPO UPC; la recepción se realiza mediante una matriz de fotodetectores PIN.
Principales escenarios de aplicación del transceptor QSFP+ 40Gbase SR4
El transceptor QSFP 40Gbase SR4 se utiliza principalmente para la interconexión de corto alcance dentro de centros de datos (centros de datos internos), con escenarios de aplicación específicos que incluyen:

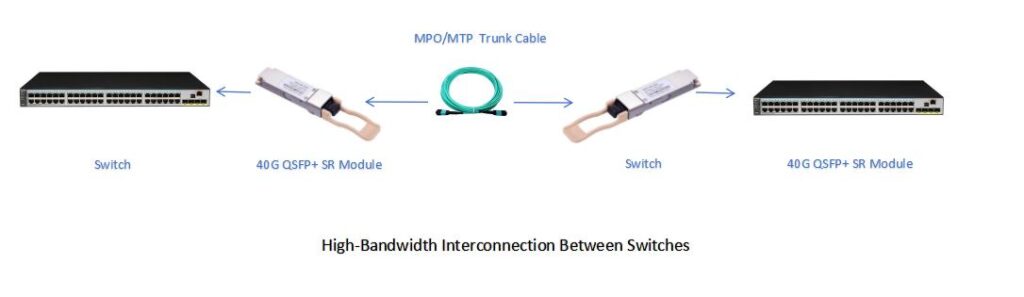

Interconexión de alto ancho de banda entre conmutadores (conmutador a conmutador)
La interconexión de alto ancho de banda entre conmutadores es el uso más común. Permite establecer rápidamente un enlace de 40G entre la capa central y la capa de agregación, o entre la capa de agregación y la capa de acceso (ToR/Leaf), en un centro de datos mediante cables de fibra óptica multimodo MPO.

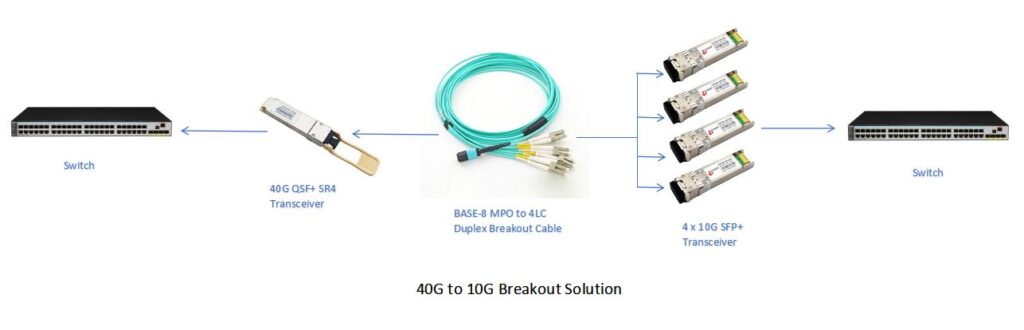

Aplicación Breakout
Utilizando un cable divisor de fibra MPO a 4xLC , podemos dividir un puerto de 40G en cuatro puertos independientes de 10G.
- Escenario: Conecte un conmutador central de 40G a cuatro servidores o conmutadores de acceso con 10G SFP + puertos
- VentajasMejora notablemente la densidad de puertos del dispositivo y reduce los costes de cableado por unidad de ancho de banda.

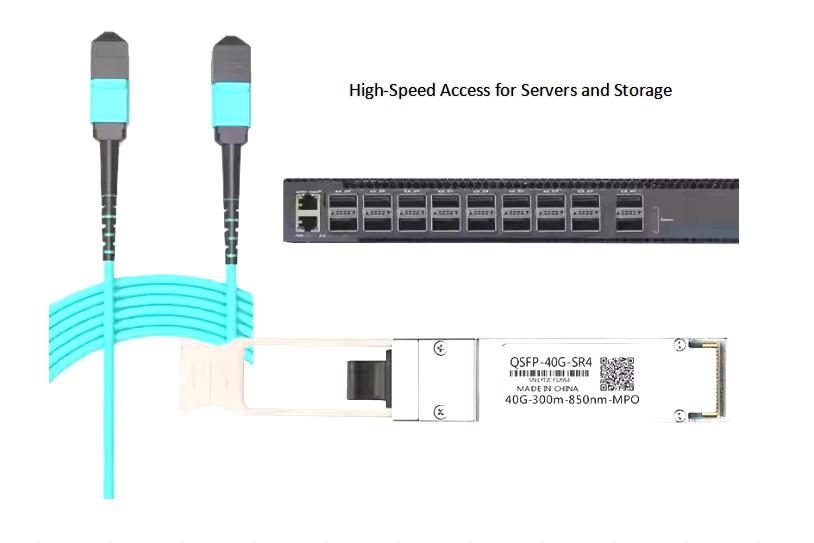

Acceso de alta velocidad entre servidores y almacenamiento.
Para computación de alto rendimiento (HPC) o grandes redes de almacenamiento (SAN), conecte servidores de gama alta o matrices totalmente flash directamente a conmutadores de 40G mediante transceptores SR4 para eliminar los cuellos de botella de ancho de banda. Conexión instantánea, intercambio en caliente, sin necesidad de configuración.

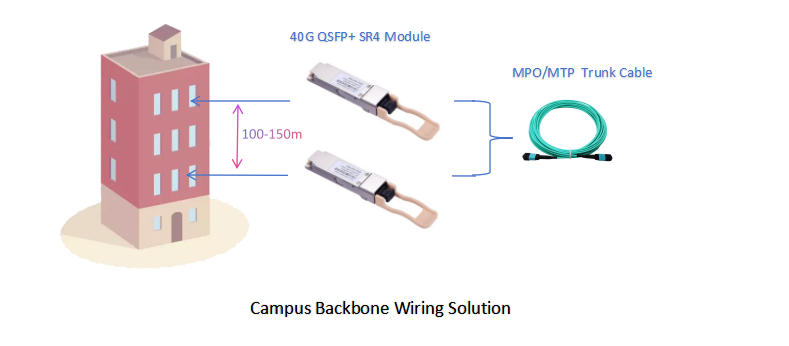

red troncal del campus
Si la distancia de cableado entre diferentes plantas del mismo edificio es de entre 100 y 150 metros (utilizando fibra OM3/OM4), 40GBASE SR4 es la solución de 40G más económica.
¿El módulo ESR4 es un transceptor SR4?
El módulo óptico mejorado QSFP 40G ESR4 (Enhanced Short Range 4) no es un módulo óptico SR4 (Short Range 4) estándar, sino una versión de alta potencia y largo alcance del transceptor 40G QSFP+ SR4 . Si bien ambos utilizan fibra multimodo e interfaces MPO/MTP, el ESR4 es típicamente una versión mejorada del SR4, que mejora la calidad del láser y la sensibilidad del receptor, lo que permite la transmisión a mayor distancia y a altas velocidades (como 40G/100G de 300 m a 400 m, superior a los 100 m a 150 m del SR4 estándar).
Características Clave:
- Totalmente compatible: Tanto el transceptor ESR4 como el SR4 utilizan la misma interfaz MPO-12 y el mismo factor de forma (por ejemplo, 40G QSFP + or 100G QSFP28Funciona como un reemplazo directo, sin necesidad de modificar los cables de conexión de fibra multimodo existentes. Sin embargo, el ESR4 ofrece un rendimiento superior en cuanto a presupuesto de potencia y distancia de transmisión con fibra multimodo OM4.
- Escenarios aplicables: El 40G SR4 suele ser adecuado para interconexiones dentro de pequeñas salas de servidores de centros de datos. Pero si la distancia entre racks dentro de un centro de datos supera los 150 metros, pero no tiene suficiente presupuesto para usar fibra monomodo (40GBASE PSM4 o Transceptor LR4), 40GBASE ESR4 es la mejor solución.
- Soporte de BeakoutAl igual que el QSFP SR4, el 40GBASE ESR4 admite la división de puertos. Mediante el uso de un cable divisor de fibra MPO a 4xLC, un único puerto de 40G se puede dividir en cuatro. SFP-SR de 10G (o puertos SFP-ESR de 10G mejorados).
Comparación de transceptores ESR4 vs SR4
| Modelo de transceptor | OM3 Distancia de transmisión | OM4 Distancia de transmisión | el tipo de fibra | Tipo de interfaz |
| SR4 (Tipo estándar) | 100 m | 150 m | Multimodo 850 nm | MPO / MTP |
| ESR4 (Tipo mejorado) | 300 m | 400 m | Multimodo 850 nm | MPO / MTP |
Conclusión
En comparación con los módulos de fibra monomodo de larga distancia, el transceptor QSFP+ 40GBASE SR4 genera menos calor y consume menos energía, y es el módulo SFP de 40 GB más económico entre todos los transceptores QSFP+, por lo que se utiliza ampliamente para el cableado dentro de los gabinetes de centros de datos.
Al seleccionar módulos ópticos, tenga en cuenta los siguientes puntos:
- Requisito de polaridad: En escenarios de conexión directa de 40G, Cable cruzado MPO tipo B Por lo general, son necesarias para garantizar la coincidencia entre la transmisión y la recepción.
- Monitor de diagnóstico digital (DDM/DOM): La mayoría de las tendencias Módulos SR40 de 4G Permite la monitorización en tiempo real de la potencia óptica, la temperatura y el voltaje.
- Compatibilidad: El estándar 40G SR4 cumple con la norma IEEE 802.3ba y suele ser compatible con puertos 40G de varias marcas, pero es necesario confirmar si el switch tiene un bloqueo de marca específico.
Preguntas Frecuentes
¿Tiene el 40GBASESR4 ¿El módulo utiliza interfaz MPO o interfaz LC?
El módulo 40GBASE SR4 utiliza una interfaz MPO (normalmente un conector MPO 12). La señal se transmite en paralelo a través de una fibra multimodo de 8 núcleos (4 transmisores y 4 receptores), por lo que no puede utilizar conectores LC duales.
¿El transceptor QSFP+ utiliza fibra monomodo o multimodo?
El transceptor QSFP+ utiliza un láser de emisión superficial de cavidad vertical (VCSEL) de 850 nm y no puede funcionar con fibras monomodo. Generalmente se utiliza junto con fibras multimodo OM3 y OM4.
¿Cuál es la distancia máxima de transmisión de un módulo QSFP+ de 40G?
El módulo óptico 40G QSFP+ puede transmitir hasta 100 metros a través de fibra OM3 y hasta 150 metros a través de fibra OM4 u OM5 (aunque OM5 está optimizado para la multiplexación por división de longitud de onda, su rendimiento es similar al de OM4 en aplicaciones SR4 de longitud de onda única).
Si la distancia de enlace actual supera los 400 metros, ¿se puede seguir utilizando el transceptor 40G QSFP+ MPO SR4?
Yingda recomendó módulos de fibra monomodo como el transceptor QSFP 40G PSM4 LR.
¿Qué módulo QSFP 40G se recomienda si la distancia del enlace está entre 300 m y 2 km?
Yingda recomienda el módulo óptico QSFP-400G-ESR4 o el módulo óptico 40GBASE PSM4 para la transmisión de señales a esta distancia.
