في شبكة 400G، يعتمد اختيار طريقة التوصيل بشكل أساسي على مسافة الإرسال، وشكل تغليف الوحدة الضوئية (مثل QSFP-DD وOSFP)، والبنية التحتية الحالية . تشمل مخططات التوصيل الشائعة الأنواع الخمسة التالية.
1. كابلات الألياف الضوئية المتوازية (MTP/MPO)
هذه هي الطريقة الأكثر شيوعًا لتوصيل الكابلات لمسافات قصيرة (في حدود 500 متر) لشبكات 400G، وتستخدم بشكل أساسي للمعايير مثل SR8 وDR4 وXDR4 وما إلى ذلك.
- حل MTP/MPO ثماني النواةبسبب حقيقة أن التوازي أجهزة الإرسال والاستقبال 400G SR4 عادةً ما تعمل على 8 ألياف، ويمكن استخدام موصل MPO ذي 8 ألياف لتحقيق أعلى استخدام للألياف وأبسط عملية لتخطيط المنافذ.
- حل MPO/MTP ذو 12/16 نواةبعض المعايير المبكرة أو المحددة وحدات SR8 قد تستخدم ألياف MPO 16، ولكن في مراكز البيانات الحديثة، غالبًا ما يتم استخدام كابلات العمود الفقري ذات 12 أو 24 نواة من أجل التوافق، ويتم توصيلها بمنافذ ذات 8 نواة من خلال محولات الفروع.

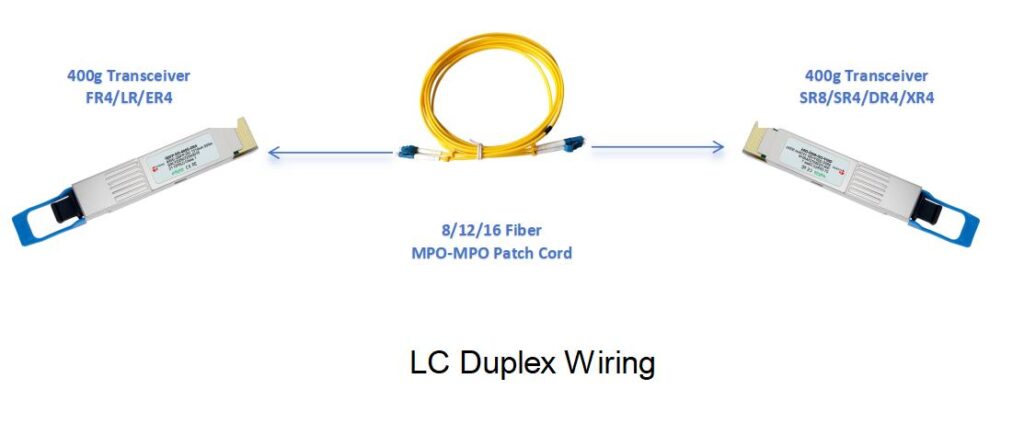

2. توصيل مزدوج LC
تُستخدم كابلات LC المزدوجة بشكل أساسي لنقل البيانات لمسافات طويلة تتراوح من 2 كم إلى 10 كم وما فوق، مثل 400G-FR4 و 400G-LR4 و 400g-ER4 وما إلى ذلك. تستخدم جميع هذه أجهزة الإرسال والاستقبال الضوئية تقنية تعدد الإرسال بتقسيم الطول الموجي (WDM): من خلال إرسال إشارات بأربعة أطوال موجية مختلفة بالتوازي على زوج من الألياف الضوئية، يمكن لكابل التوصيل LC المزدوج أحادي الوضع التقليدي تقليل عدد الألياف.
3. كابل التوصيل المباشر وكابل الألياف الضوئية النشط (DAC/AOC)
تُعد كابلات AOC و DAC مناسبة للتوصيلات قصيرة المدى للغاية داخل الخزائن أو بين الخزائن المتجاورة (عادة أقل من 7-10 أمتار).
- كابل نحاسي متصل مباشرة (DAC): يتميز كابل DAC السلبي بأقل تكلفة واستهلاك للطاقة، ولكن مسافة الإرسال عادة ما تكون محدودة في حدود 3 أمتار، وهو مناسب لتوصيلات محول ToR بالخادم.
- AOC (كابل بصري نشط)تتكون كابلات الألياف الضوئية AOC من ألياف ضوئية ووحدات بصرية مثبتة في كلا الطرفين، وهي أخف وزنًا وأقل سمكًا من كابلات DAC، مع مسافة نقل تصل إلى 10-30 مترًا، وتستخدم عادةً للربط بين الخزائن.
4. توزيع الجمهور / انطلق الكابلات
يستخدم كابل التفرع بشكل أساسي لتحقيق الانتقال من منافذ النواة 400G إلى منافذ الوصول 100G أو 50G أو 25G.
- كابل توصيل من 1 إلى 4: على سبيل المثال، قم بتوصيل منفذ 400G (QSFP-DD) بأربعة منافذ 100G من خلال كابل توصيل MPO إلى 4LC.
- كابل تفرع من 1 إلى 8: باستخدام كابل DAC أو كابل AOC مباشرةً أو عن طريق كابل خاص كابلات تحويل MPO ذات 16 نواة مع وحدات SR400 سعة 8 جيجابايت، يتم تقسيم منفذ 400G إلى 8 منافذ 50G أو 8 منافذ 25G، مما يحسن كثافة المنافذ ومرونتها.
5. الكابلات الهيكلية
في مراكز البيانات واسعة النطاق، يتم استخدام الكابلات المنظمة بشكل شائع:
تصميم MDA/HDA : تتم إدارتها عبر نقاط التوصيل المتقاطع داخل منطقة التوزيع الرئيسية (MDA) ومنطقة التوزيع الأفقية (HDA)، ويدعم هذا التصميم التوصيل المرن بين المنافذ ذات السرعات المختلفة (على سبيل المثال، تعيين 400G إلى 10G أو 25G أو 100G)، مما يزيد من إمكانية إعادة استخدام البنية التحتية.
